威胜电表DTZ341三相四线智能电表接线图

298  2018-09-26
社区 > 电表安装接线图
威胜电表DTZ341三相四线智能电能表,是威胜集团新一代智能型电能计量产品。有许多客户不知道DTZ341三相四线电表接线图如何安装和接线,本文对三相四线电表接线图进行详细的讲解。
三相四线电表接线图可以看成由三个单相电路组成的,其总功率为各相功率之和。因为它的计量可以用三只相同规格的单相表或一只三相四线有功电能表计量,三只单相电能表计量值的代数和和一只三相四线电能表的计量结果相同。三相四线电能表接线方式有直接接入式和经电流互感器接入式两种。

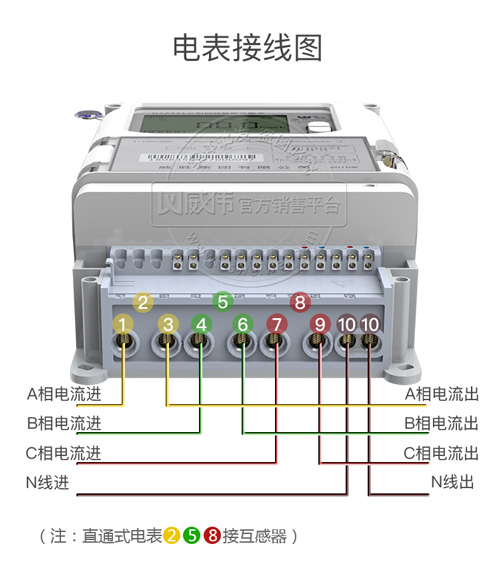

三相四线电表接线图实物(具体以购买的实物为准):
威胜DTZ341三相四线智能电表实物接线图

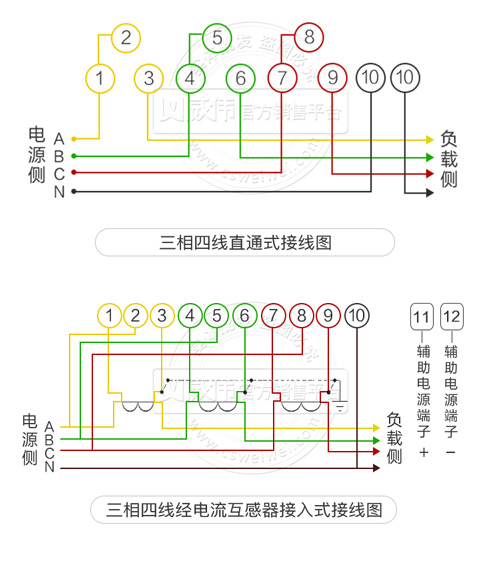

三相四线电表接线图接线方式(具体以购买的实物为准):
威胜DTZ341三相四线智能电表接线图
威胜DTZ341三相四线智能电能表安装方便,当相间有负载时(例如380V单相电焊机),电能表不会反转减小了附加误差,且不易出现错误抄、计电量情况,因此用电现场大多数都采用它计量三相四线有功电能。
